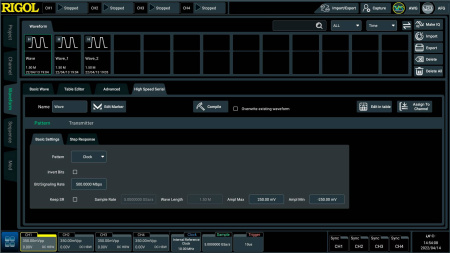

Программная опция MDG70000-PJ позволяет, дополнительно к основному набору, создавать высокоскоростные последовательные сигналы в генераторах MDG70000. Установка основных параметров сигналов последовательностей (Pattern) и настроек параметров передатчика (Transmitter).
| Пункт меню | Описание, параметры сигнала |
| Шаблон (Pattern) | |

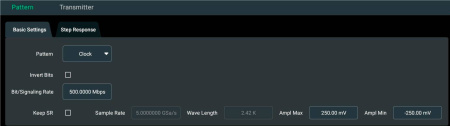

| Basic settings (Основные установки) | |
| Pattern | Сlock (по умолчанию), все нули, все единицы, PRBS (псевдослучайная бинарная последовательность, Pseudo Random Binary Sequence), определяемая пользователем последовательность (до 128 бит), данные импортируемые из файла (до 250 Мб) |
| Invert Bits | Инверсия бит |
| Keep SR | Фиксация частоты дискретизации (до 5 Гвыб/с) |
| Bit/Signaling Rate | от 100 Мбит/с до 2,5 Гбит/с |
| Sample Rate | частота дискретизации фиксируется на 5 Гвыб/с, когда выбрано «Keep SR»; частота дискретизации является целым числом, кратным битрейту (рекомендуемой частоте дискретизации) |
| Wave Length | Длину последовательности нельзя редактировать. Она определяется выбранным типом волны, заданной битрейтом, а также настройками джиттера и шума |
| Ampl Max/Ampl Min |
Максимальная амплитуда варьируется от -975 мВ до 995 мВ, значение по умолчанию равно 750,00 мВ. Минимальная амплитуда варьируется от -995 мВ до 975 мВ, значение по умолчанию равно -750,00 мВ |
| Step Response (Переходная характеристика) | |
| Rise/Fall Time | Выбор времени нарастания/спада сигнала в пределах 20/80 (20%~80%) или 10/90 (10%~90%) от уровня перепада напряжения от 0 к 1 и от 1 к 0. По умолчанию установлено 10/90. Возможный диапазон изменения этого параметра от 0,01 UI до 0,5 UI (0,1 UI – по умолчанию), где UI – временной интервал для передачи одного символа/бита. |
| Параметры передатчика (Transmitter) | |
| Random Jitter | Диапазон изменений от 0,01 UI до 0,5 UI, значение по умолчанию — 0,01 UI. |
| Noise |
Диапазон изменения амплитуды шума от 1 мВ до 500 мВ, по умолчанию — 10,00 мВ. Частотный диапазон шума - полная полоса пропускания. Вид шума – гауссовский белый шум. |
